手动扭矩放大器15000N.m
上海铸衡厂家生产的SGBZQ手动扭矩放大器可输出扭矩15000N.m,放大倍数为28倍。本款手动扭矩放大器可以使操作人员用很小力获得很大的扭矩,同时也了输出扭矩的精度≤±4%。

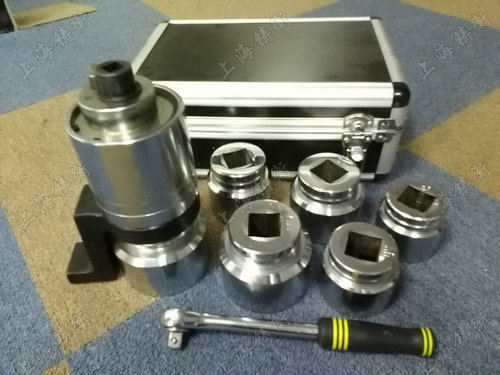

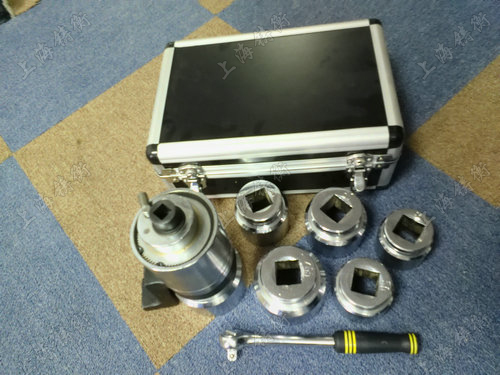

手动扭矩放大器图片
手动扭矩放大器规格型号
规格型号 (Model) | 螺栓直径 (M) | 输出方 (mm) | 传动比 / | 重量 (KG) | zui大扭力 (N.m) |
SGBZQ-15 | M20-M30 | 25 | 1 :4 | 2.6 | 1500 |
SGBZQ-20 | M22-M36 | 25 | 1 :16 | 3.9 | 2000 |
SGBZQ-35 | M30-M45 | 30 | 1 : 16 | 5.5 | 3500 |
SGBZQ-55 | M36-M52 | 35 | 1 : 16 | 7.5 | 5500 |
SGBZQ-75 | M42-M60 | 40 | 1 :18 | 10 | 7500 |
SGBZQ-100 | M52-M72 | 50 | 1 :25 | 17 | 10000 |
SGBZQ-150 | M60-M80 | 55 | 1 :28 | 25 | 15000
|
手动扭矩放大器优点:
安------使用延长杆造成危险。使用扭矩放大器可以藉由放大倍率4、25或40倍来减少延长杆长度及使用者的出力。
操作空间的限制------使用较长的延长杆在有些工作场合,因为空间上的限制,可能不适于延长杆使用。
------使用扭矩放大器操作比较顺畅、平稳并且可获得更的扭矩。在螺栓锁紧的过程中可减少体力的支出。 发电厂电力检修及各工业行业生产检修安装现场,紧固和拆卸大直径螺栓螺母相当困难,尤其在操作人员难以施工的环境中(例如设备周围空间较小,无法使用加力杆及各类特种扳手等),这一矛盾显得更为突出。
手动扭矩放大器的使用注意事项 :
(1)需注意配合的扭力扳手的扭矩值,请勿过载使用。
(2)尽量保持扭力扳手驱动头、倍增器和被锁物同轴线对准。
(3)尽量保持反作用力臂与抵挡物的平面接触。
(4)尽量保持反作用力与反作用力臂成直角。
(5)反作用力点应尽量离倍增器,并在安三角区内。
(6)基于安考虑,不容许使用双臂或平衡式反作用力臂。
(7)要取下倍增器,先移去扭力扳手和拨动反回弹装置,切忌敲打。
手动扭矩放大器的保养
(1) 每年定期更换倍增器内部润滑油;
(2) 请勿使倍增器外观受损。关于反回弹安装置About Anti Wind-UP Ratchet 在进行锁紧螺母施工时,高倍率齿轮箱(1:25或更高)国产生一定量的反冲力,而当每次输入装置释放(或松脱)时,国产生回弹动作,回弹方向与操作方向相反。反回弹安装置的作用是:当回弹力国产生时,反回弹棘轮装置保持弹力而不释放。注意:在锁紧螺母施工前,须确认反回弹安装置与螺母锁紧操作方向相适应。
手动扭矩放大器反回弹安装置有以下优点:
1.如果意外的松脱,扭矩输入装置不突然向操作方向回弹,操作者的安;
2.没有反回弹安装置,往往需要确认扭矩装置360度的回旋中没有障碍物,因为障碍物造成倍增器无法使用;
3.反回弹安装置配合倍增器反作用力臂的反作用力点可以使倍增器上紧螺母,即使扭矩扳手倍增器倒立使用,也可以支撑扭矩倍增器自己本身的重量。
